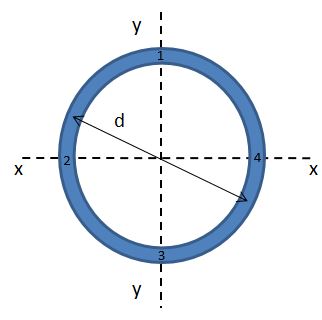

1. ابعاد جوش:
14031208
| توضیحات | پارامتر | ورودی | واحد |
|---|---|---|---|
| قطر جوش | $$d$$ | cm | |
| مقاومت نهایی جوش | $$F_u$$ | kg/cm² | |
| ضریب کاهش مقاومت | $$\phi$$ | - |

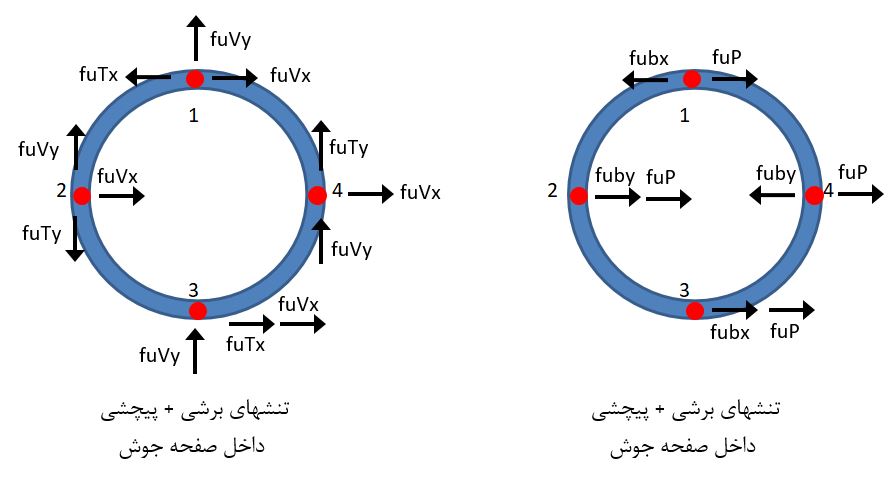

2. مشخصات هندسی و مکانیکی جوش
فرض می شود ساق مؤثر جوش برابر te=0.707.aw است
مشخصات هندسی جوش با فرض ساق مؤثر واحد te=1 محاسبه شده است
| توضیحات | پارامتر | مقدار | واحد |
|---|---|---|---|
| سطح مقطع جوش | $$A_w$$ | cm² | |
| ممان اینرسی حول محور xx | $$I_{xx}$$ | cm4 | |
| ممان اینرسی حول محور yy | $$I_{yy}$$ | cm4 | |
| ممان اینرسی قطبی yy | $$I_{p}$$ | cm4 | |
| اساس مقطع حول محور xx | $$S_{xx}$$ | cm³ | |
| اساس مقطع حول محور yy | $$S_{yy}$$ | cm³ | |
| تنش مجاز جوش | $$F_w$$ | kg/cm² | |
| تنش مجاز با ضریب کاهش مقاومت | $$ \phi F_w$$ | kg/cm² | |
| تنش مجاز با ضریب 0.707 | $$0.707 \phi F_w$$ | kg/cm² |
