| lsc وصله ی پوششی میلگرد آجدار و سیم های آجدار در فشار |
برای وصله پوششی میلگردهای با قطرهای متفاوت در فشار، طول وصله ی پوششی نباید از هیچ کدام از مقادیر زیر کمتر باشد:
الف - طول گیرایی در فشار ldc برای میلگرد با قطر بزرگتر، محاسبه شده بر اساس بند 9-21-3-8 (طول گیرایی میلگرد آجدار در فشار)،
ب - طول وصله پوششی در فشار lsc برای میلگرد با قطر کوچکتر، محاسبه شده بر اساس 9-21-4-5-1.(وصله پوششی میلگرد آجدار در فشار)
5. طول گیرایی میلگرد آجدار با قلاب استاندارد در کشش
| db قطر میلگرد مهار شده با قلاب (mm) | |
| تعداد میلگرد مهار شده با قلاب (mm) | |
| قطر تنگ و خاموت محصور کننده قلاب (حداقل 2 عدد) موازی طول ldh با فاصله مساوی در طول انتهای آزاد خم * (mm) | |
| تعداد تنگ و خاموت محصور کننده قلاب (حداقل 2 عدد) موازی طول ldh با فاصله مساوی در طول انتهای آزاد خم | |
| قطر تنگ و خاموت محصور کننده قلاب (حداقل 2 عدد) عمود بر طول ldh با فاصله مساوی در امتداد طول مستقیم ** (mm) | |
| تعداد تنگ و خاموت محصور کننده قلاب (حداقل 2 عدد) عمود بر طول ldh با فاصله مساوی در امتداد طول مستقیم | |
| Ath مساحت کل تنگ ها و خاموتهای محصور کننده ی میلگرد مهار شده با قلاب (mm2) | |
| Ahs مساحت کل میلگردهای مهار شده با قلاب (mm2) | فاصله میلگردهای مهار شونده بیش از 6db است |
* فاصله ی این تنگ ها و خاموتها باید کمتر از 8db بوده و در طول 15 برابر قطر میلگرد، اندازه گیری شده از قسمت مستقیم مهار شده واقع شده باشد.
** فاصله این تنگ ها و خاموتها باید کمتر از 8db باشد.
* , ** تنگ ها و خاموتها باید حداقل طولی معادل 0.75ldh از انتهای خم را در امتداد ldh محصور کنند.
برای میلگردهای مهار شده با قلاب استاندارد در انتهای غیر ممتد عضو که در آن پوشش جانبی و فوقانی (یا تحتانی) قلاب کمتر از 65 میلیمتر است، قلاب باید در طول گیرایی ldh توسط تنگ یا خاموت عمود بر امتداد میلگرد و با فواصل کمتر از سه برابر قطر میلگرد محاط شود. فاصله اولین تنگ یا خاموت از بر بیرونی خم قلاب نباید بیشتر از دو برابر قطر میلگرد باشد.
قلاب نباید برای مهار میلگرد در فشار بکار رود.
ضریب rAs در محاسبه قلاب برابر 1 فرض می شود.
| پوشش میلگرد | |
| محصور شدگی آرماتور | |
| محل مهار | |
| مقاومت بتن |
| Ψg | ||
| Ψe | ||
| Ψs | ||
| Ψt |
| ldh1 طول گیرایی میلگرد آجدار با قلاب استاندارد برابر 8db (mm) | |
| ldh min حداقل طول گیرایی میلگرد آجدار با قلاب استاندارد در کشش (mm) | 150 |
| ldh2 طول گیرایی میلگرد آجدار با قلاب استاندارد طبق رابطه 9-21-3 (mm) | |
| ldh طول گیرایی میلگرد آجدار با قلاب استاندارد (mm) |
 |
|

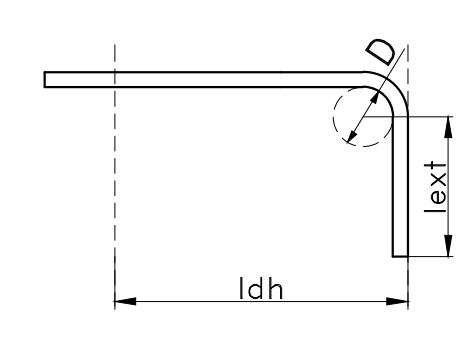

| ldh طول گیرایی میلگرد آجدار با قلاب استاندارد (mm) | |
| D حداقل قطر داخلی خم | |
| lext طول مستقیم پس از خم | |
 |
|

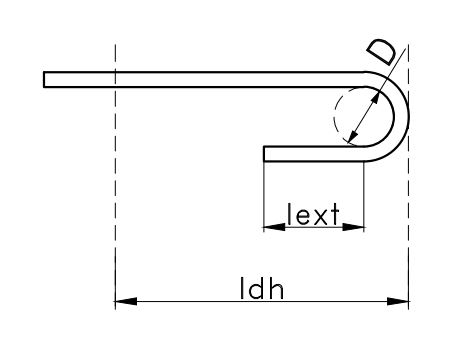

| ldh طول گیرایی میلگرد آجدار با قلاب استاندارد (mm) | |
| D حداقل قطر داخلی خم | |
| lext طول مستقیم پس از خم | |

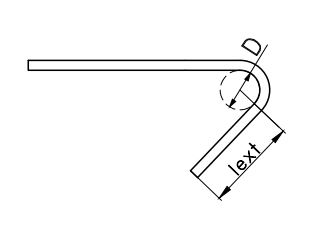

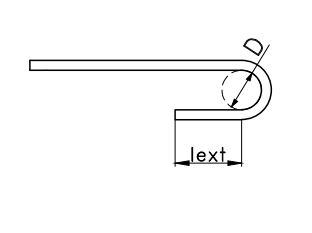

6. قلاب برای مهار میلگردهای عرضی
| dbv قطر میلگرد عرضی - حداقل 10 و حداکثر 25 میلیمتر (mm) | |
 |
|
| D حداقل قطر داخلی خم (mm) | |
| lext طول مستقیم پس از خم (mm) | |
 |
|
| D حداقل قطر داخلی خم (mm) | |
| lext طول مستقیم پس از خم (mm) | |
 |
|
| D حداقل قطر داخلی خم (mm) | |
| lext طول مستقیم پس از خم (mm) | |
قلاب لرزه ای در دورگیرهای دایروی می تواند دارای خم حداقل 90 درجه باشد.
شرایط قلاب دوخت
الف- سنجاقی باید یکپارچه باشد
ب- یک انتهای سنجاقی باید دارای قلاب لرزه ای بوده و انتهای دیگر آن باید دارای قلاب با زاویه ی حداقل 90 درجه،
پ-قلاب باید در برگیرنده میلگرد طولی پیرامونی مقطع باشد،
ت- انتهای با خم 90 درجه دو سنجاقی متوالی که میلگرد طولی را در بر می گیرد، باید بطور یک در میان در وجوه مقبل مقطع قرار گیرند، مگر آن که ضوابط بند 9-21-6-1-7
