تعیین ضریب برش پایه استاندارد 2800 پیش نویس ویرایش 5
14040318
ساختمانهای با مصالح بنایی کلافدار مشمول ضوابط این فصل از استاندارد 2800 نمی باشند.
سدها، پلها، اسکله ها و سازه های دریایی و نیروگاه های هسته ای مشمول این آئین نامه نیستند.
سازه ساختمان علاوه بر نیروهای زلزله باید برای اثر سایر بارهای جانبی نظیر باد تحلیل و طراحی شود و در هر عضو اثر
هر یک بیشتر باشد ملاک عمل قرار گیرد. لیکن رعایت ضوابط ویژه طراحی برای زلزله، مطابق الزامات این فصل
و آئین نامه های طراحی مربوط به سیستم سازه ای مورد استفاده، در تمامی اعضا الزامی است.
این برگه برای محاسبات لرزه ای جهت سازه های قرار گرفته بر روی خاک های نوع I تا V است.
شتاب طیفی بیشینه در ساختگاه در زمان تناوب کوتاه SMS
ضریب تأثیر نوع ساختگاه در زمان تناوب 1 ثانیه F1
شتاب طیفی بیشینه در ساختگاه در زمان تناوب 1 ثانیه SM1
شتاب بیشینه در سنگ بستر PGA
ضریب تأثیر نوع ساختگاه بر شتاب بیشینه زمین FPGA
شتاب حداکثر زلزله بیشینه در سطح زمین PGAs
شتاب طیفی زلزله طرح در زمان تناوب کوتاه SDS
شتاب طیفی زلزله طرح در زمان تناوب 1 ثانیه S1
T0
Ts
3. محاسبه پریود سازه
نوع سازه:
زمان تناوب تحلیلی ساختمان TD:
زمان تناوب تجربی ساختمان T2800 (sec)
1.4T2800 (sec)
زمان تناوب اصلی نوسان ساختمان T (sec)
4. طیف طرح استاندارد
زمان تناوب گوشه طیف در تناوبهای بلند TL
مقدار طیف طرح استاندارد Sa
مقدار طیف زلزله بیشینه SaM
5. طیف طرح قائم استاندارد
زمان تناوب ارتعاش قائم Tv:
ضریب اثرات ساختگاه Cv
ضریب تبدیل میانگین هندسی مختصه طیفیبه مقدار جهت حداکثر Fmd
مقدار طیف طرح قائم استاندارد Sav
6. گروه بندی طراحی لرزه ای
گروه طراحی لرزه ای ساختمان:
7. استخراج پارامترهای سازه
سیستم مقاوم در برابر نیروی جانبی:
خلاصه پارامترهای سازه
ضریب رفتار Ru
ضریب اضافه مقاومت Ω0
ضریب بزرگنمایی Cd
ارتفاع مجاز Hm در گروه طراحی SDC-1
ارتفاع مجاز Hm در گروه طراحی SDC-2
ارتفاع مجاز Hm در گروه طراحی SDC-3
8. ضریب زلزله
ضریب زلزله حداقل Cmin
ضریب زلزله سازه C
K
دریفت مجاز
9. تعیین درصد بار زنده بام
نوع بام:
10. تعیین درصد بار زنده بر اساس کاربری
نوع کاربری:
ضرایب کاهش بار زنده
بار زنده بام
بار زنده کاربری
11. بررسی نامنظمی ساختمان
11. 1. بررسی نامنظمی در پلان
نامنظمی هندسی: پسرفتگی همزمان در دو امتداد بیشتر از ۲۰٪ طول پلان در آن امتداد است
نامنظمی پیچشی زیاد: نسبت حداکثر تغییر مکان نسبی در یک انتهای ساختمان در یک طبقه به متوسط تغییر مکان نسبی دو انتهای ساختمان در همان طبقه که بر مبنای تحلیل استاتیکی معادل تعیین می شود با احتساب Aj=1 بیش از 1.2 باشد. (نامنظمی پیچشی زیاد) (TIR>=1.2)
نامنظمی پیچشی شدید: نسبت حداکثر تغییر مکان نسبی در یک انتهای ساختمان در یک طبقه به متوسط تغییر مکان نسبی دو انتهای ساختمان در همان طبقه که بر مبنای تحلیل استاتیکی معادل تعیین می شود با احتساب Aj=1 بیش از 1.4 باشد. (نامنظمی پیچشی شدید) (TIR>=1.4)
نامنظمی در دیافراگم: تغییر ناگهانی در سختی دیافراگم به میزان بیش از 50% در یک دهانه نسبت به دهانه مجاور اتفاق افتاده باشد با در مواردی بازشویی با مساحت بیش از 25% مساحت دیافراگم وجود داشته باشد
نامنظمی جابجایی خارج از صفحه: انقطاعی در مسیر انتقال نیروهای جانبی به دلیل تغییر صفحه حداقل یکی از عناصر قائم مقاوم لرزه ای ایجاد شده باشد.
نامنظمی سیستم های غیر موازی: بعضی از عناصر قائم مقاوم لرزه ای به موازات محورهای متعامد اصلی سیستم مقاوم لرزه ای نباشد.
11. 2. بررسی نامنظمی در ارتفاع
نامنظمی هندسی: بعد افقی سیستم مقاوم لرزه ای در طبقه ای بیش از 130% آن در طبقات مجاور باشد.
نامنظمی جرمی: جرم طبقه ای بیش از 1.5 برابر جرم هر یک از طبقات مجاورش باشد، بام با وزن سبک تر از طبقه تحتانی اش از این بررسی معاف است.)

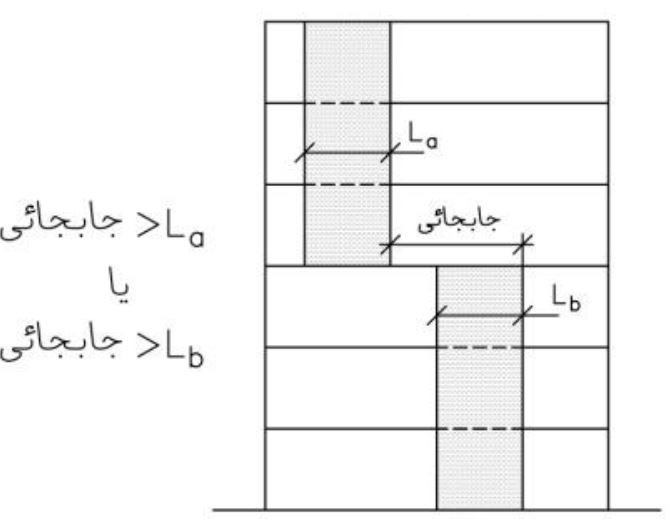

نامنظمی قطع داخل صفحه عناصر قائم مقاوم لرزه ای: عناصر قائم مقاوم لرزه ای در صفحه خود به میزانی بیش از حدود ارائه شده در شکل زیر باشد
نا منظمی مقاومت جانبی - طبقه ضعیف: مقاومت جانبی طبقه از 85% مقاومت جانبی طبقه روی خود کمتر است.
نا منظمی مقاومت جانبی - طبقه خیلی ضعیف: مقاومت جانبی طبقه از 65% مقاومت جانبی طبقه روی خود کمتر است.
نا منظمی سختی جانبی - طبقه نرم: سختی جانبی طبقه کمتر از 70% سختی جانبی طبقه روی خود یا کمتر از 80% سختی جانبی سه طبقه روی خود باشد. تبصره: در صورتیکه نسبت تغییر مکان نسبی هیچ طبقه ای از 1.3 برابر این مقدار از طبقه فوقانی اش بیشتر نباشد می توان این نوع نامنظمی را نادیده گرفت.
نا منظمی سختی جانبی - طبقه خیلی نرم: سختی جانبی طبقه کمتر از 60% سختی جانبی طبقه روی خود یا کمتر از 70% سختی جانبی سه طبقه روی خود باشد.تبصره: در صورتیکه نسبت تغییر مکان نسبی هیچ طبقه ای از 1.3 برابر این مقدار از طبقه فوقانی اش بیشتر نباشد می توان این نوع نامنظمی را نادیده گرفت.
11. 3. بررسی نامنظمی ساختمان
12. اعضای مشمول بارهای لرزه ای متعامد
در موارد زیر لازم است امتداد اعمال نیروی زلزله با زاویه مناسبی که حتی المقدور بیشترین اثر را ایجاد می کند انتخاب شود.
یا از جمع آثار 100% نیروی زلزله هر امتداد به 30% نیروی زلزله در امتداد عمود بر آن استفاده گردد.
اعضای مشمول
شرایط الزام
استثنائات
13. انتخاب روش تحلیلی
14. کنترل سازه برای بار زلزله بهره برداری
ضریب برش پایه بار زلزله بهره برداری
دریفت مجاز زلزله بهره برداری
0.005
دریفت مجاز زلزله بهره برداری اگر قطعات بتوانند تغییر مکان جانبی نسبی بیشتری را تحمل
0.008
15. بار زلزله قائم
در کل ساختمان
(این نیرو باید در هر دو جهت رو به بالا و رو به پایین بطور جداگانه به سازه اعمال گردد)
تیرهای با طول دهانه بیش از 15 متر
تیرهایی که به عنوان تکیه گاه ستون عمل می کنند
طره های با بیش از 2 متر
دالهای بتنی تخت با طول دهانه بیش از 10 متر
در مناطق با Ss>1.15 یا S1>0.5 باید در نظر گرفته شود
این نیرو باید در ترکیب با بارهای ثقلی (با ضرایب باری که در ترکیب با بارهای زلزله مقرر شده است) در طراحی این اعضا در نظر گرفته شود.
تیرهای طره ای
کلیه تیرهای طره ای باید یکبار هم بطور جداگانه برای نیروی زلزله قائم رو به بالا برابر مقدار مقابل بدون حضور بارهای مرده، زنده و برف طراحی شوند.
WD: مجموع بارهای مرده، وزن تأسیسات ثابت، وزن دیوارها، تیغه ها و جداکننده ها (صرف نظر از آنکه به عنوان بار مرده یا زنده محسوب می شوند) است.
